RSPD-900G GIS局部放電在線監測系統

0302003
主要功能
技術指標

系統概述

RSPD-900G型局放在線監測裝置采用超高頻(UHF)檢測技術,實時監測和分析氣體絕緣全封閉組合電器(GIS)設備內部局部放電電磁波信號,進而監測并分析GIS設備運行狀態并在故障發生時報警。

該系統可與RSWD-800微水密度監測裝置共用一個后臺組成一個(屏柜)集中監測系統。



 功能特點

主要功能

局部放電檢測

裝置實時檢測并顯示電力設備中的局部放電現象,可以判定金屬顆粒、懸浮電位、內部電暈、固體絕緣內部缺陷、固體絕緣表面臟污等典型缺陷產生的局部放電信號;采用全數字化高速局放信號采集處理芯片,傳感器檢測頻帶可達到3GHz,并可根據需要選用其間的子頻段。

局部放電定位

裝置提供局部放電初步定位功能,定位精度為GIS設備某個氣室,或變壓器內某一范圍。UHF信號傳播過程中衰減比較快,離開放電源的距離不同,放電信號的幅值顯著不同,因此,通過比較UHF放電信號的幅值可以進行放電的粗略定位。

局部放電類型識別

裝置具有局部放電模式庫和識別算法,提供背景噪聲、典型干擾和局部放電類型識別功能。



技術特點

靈敏度高:對金屬顆粒和浮電位體放電的檢測靈敏度可達5PC,能準確檢出電暈、爬電所放出局部放電。

穩定性好:選用優質傳感器,外接噪聲傳感器和特定濾波器,采用先進的檢測技術,配合軟件處理技術,使抗干擾性強,有效提高了儀器的穩定性。

判斷準確:本裝置實時連續采樣,當檢測到的局部放電信號同時滿足設置的“閥值”、“密度”和“可信度”時,才判為異常,提高了判斷的準確性。

完善的數據分析功能:裝置具有完善的記錄,分析GIS運行過程中發生的局放現象,判定局放發生、發展規律,為檢修提供依據。

就地和遠程報警:裝置設置就地聲光報警功能、遠程軟件界面報警功能。

本裝置采用RS485通信,通信距離長、可靠。



掃二維碼用手機看
未找到相應參數組,請于后臺屬性模板中添加



裝置參數

工作電源:

AC220V,50Hz/60Hz      允許偏差:-20%~+15%

工作電流:

0.5A

主機監測頻段:

300MHz-2000MHz(高頻) 、300MHz-3000MHz(噪音)

靈敏度:

5PC

增益:

85dB

駐波比:

1.5

主機檢測通道數:

4高頻、4噪音

阻抗:

50歐姆

傳感器接口:

N-型

通信接口:

RS485

同步處理:

軟件同步、交流電源同步

采集精度:

12Bit

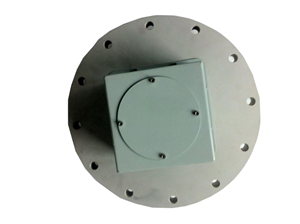

高頻傳感器參數

監測頻段:

300MHz-2000MHz

靈敏度:

5PC

增益:

65dB

駐波比:

1.5

阻抗:

50歐姆

接口:

N-型

安裝方式:

專用不銹鋼扎帶安裝



噪音傳感器參數

監測頻段:

300MHz-3000MHz

靈敏度:

10PC

增益:

65dB

駐波比:

1.5

阻抗:

50歐姆

接口:

N-型

安裝方式:

強磁安裝



功分器參數

頻率范圍:

300MHz-2000MHz

安裝方式:

安裝在現場機柜里面

阻抗匹配:

50[Ω]

輸出接口:

N型

輸出方式:

1 : 8 、 1 : 4

駐波比:

1.5



濾波器參數

頻率消除范圍:頻率消除范圍:

660~890MHz

安裝方式:

輸入通道前端

阻抗匹配:

50[Ω]

輸出接口:

N型

駐波比:

1.5



高頻電纜線參數

內導體外徑:

2.83mm

總外徑:

10.2mm

最高使用頻率:

8000MHz

衰減率:

衰減率154dB/km

屏蔽層:

雙層鍍銀屏蔽
